Nom de capteur : Water Sensor : Capteur de
niveau d’eau
C’est un capteur qui fonctionne de façon analogique et
qui envoie une valeur entre 0 et 1024 en fonction du niveau d’eau dans lequel
il est immergé (max 40mm).
2- Description de
l'expérience physique et mesure à réaliser
L’expérience physique que nous souhaitions réaliser
est celle que nous avions déjà réalisée lors du précédent TP.
Elle consiste à :
- Remplir une soucoupe d’eau.
- Disposer la bougie au centre de
la soucoupe. (Ici → Coton + Alcool)
- Enflammer la bougie.
- Retourner le bécher sur la
bougie.
- Observer.
Constatations :
La bougie brûle quelques secondes, puis s’éteint. Une fois éteinte l’eau monte
dans le verre retourné. (voir tuto expérience sur la physique des gaz)
En accord avec cette expérience, nous souhaitions
mesurer le volume d’eau ayant été aspiré dans le bécher, à la suite de l’extinction
de la flamme.
3- Mise en place du senseur + montage +code
Le montage et la programmation du Senseur sont
relativement simples et nécessitent peu de matériel.
Matériel nécessaire :
- Un Arduino
- Un capteur de niveau d’eau
- Une nappe 3 fils permettant de relier le capteur à l’Arduino
Montage :
Le montage consiste ensuite à relier le capteur à l’alimentation
(5V et GND) de l’Arduino, ainsi qu’à une lecture analogique de celui-ci.
On choisit alors de brancher de la manière suivante :
- La borne + du capteur sur le 5V de l’Arduino
- La borne – du capteur sur le GND de l’Arduino
- La borne S du capteur sur l’entrée A5 de l’Arduino
Code :
A partir de ce branchement, il faut encoder les lignes
de code suivante dans le logiciel Arduino et lancer une synchronisation
Afin de comprendre le fonctionnement du capteur, nous
avons souhaité le tester de manière simplifiée, simplement en le plongeant dans
un volume d’eau et en le faisant augmenter petit à petit, par tranche de 5mm.
5- Analyse de
la mesure réalisée
Suite à cette expérience, que nous avons réalisée à 2
reprises, nous nous sommes rendus compte qu’il y avait un problème avec le
capteur et qu’il ne serait pas possible de réellement le mettre en application
au travers de l’expérience sur la physique des gaz, avec la bougie.
6- Conclusion

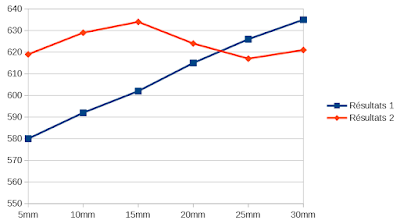

Le
capteur semble avoir un problème, car les valeurs obtenues ne semblent pas
cohérentes. En effet en augmentant le volume d’eau par tranches régulières de
5mm, les valeurs analogiques relevées auraient dues être toujours croissantes, Or
on constate d’après le graphique qu’elles ne le sont pas toujours.
Cependant,
par lecture graphique sur le bécher, on constate que ce sont +/- 200ml d’eau qui
ont été « aspirés » dans le bécher
