Fabrication
d'un évaporateur d'eau avec des pots en terre cuite
Notre
projet étant de reminéraliser de l'eau distillée pour la rendre
potable, nous avons construit un petit prototype d'évaporateur d'eau
c'est à dire tout simplement un dispositif permettant à l'eau de
chauffer et de s'évaporer.
La
terre cuite est un matériau approprié à cette fonction, car elle
est étanche, résistante à la chaleur et réfractaire. C'est aussi
une matière disponible partout autour du globe.
Le
prototype est composé de deux potes traversés par une tige
métallique arrimées par un joint et des écrous pour la partie du
haut et seulement des écrous sur la partie du bas. Le principe étant
que le métal de la tige soit chauffé par une flamme/focale d'un
lentille et par conductivité transfert la chaleur à l'eau.
La vapeur d'eau serait ensuite récupérée pour un dessus de
bouteille percé par un tuyau qui emmènerait la vapeur d'eau jusqu'à
un morceau de tissu condensant cette vapeur en gouttelettes d'eau qui
tomberait dans les filtres reminéralisateurs. Comme source de chaleur, nous avons utilisé des bougies qui léchait la tige filetée.
Nous ferons état dans un autre article des calculs traitant de l'évaporation de l'eau et la quantité d'énergie nécessaire.
 |

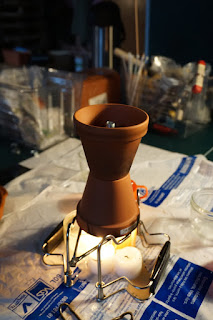

| L'évaporateur d'eau |
 |

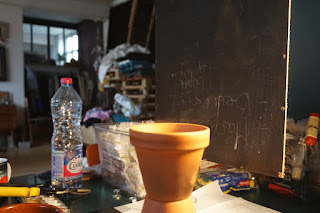

| Début de l'évaporation de l'eau |
 |
| Évaporation de l'eau |
 |
| Principe mis en place dans le prototype |
